Системы откатных самонесущих ворот в Витебске
РОЛТЭК более 20 лет производит комплектующие для откатных ворот и является одним из единственных в СНГ производителем, полный цикл производства которого размещен на территории страны.
Откатные (раздвижные) ворота являются наиболее технологически совершенным изделием из всех типов въездных ворот.
Откатные ворота используются для перекрытия проемов ограждений уличных территорий любого назначения.
Достоинства (откатных) раздвижных ворот
- Отсутствие ограничений по высоте проема.
- Низкое сопротивление движению (практически не зависящее от ветровых нагрузок).
- Экономия пространства.
- Откатные ворота при открытии отъезжают в сторону вдоль ограждения или строения, не загромождая территорию.
- Наивысшая надежность, стабильность и долговечность работы независимо от погодных условий.
Разнообразие вариантов заполнения створки и декоративного оформления откатных ворот делает их применение одинаково оптимальным как для промышленных, так и для частных территорий.
О компании Ролтэк
Комплектующие Ролтэк для откатных ворот - достойная альтернатива импортным аналогам, обладающая всем набором необходимых характеристик при доступной стоимости.
Массовое производство Ролтек, как комплектующих для откатных ворот, позволило предоставить потребителям еще больше возможностей при выборе всего необходимого для самостоятельного монтажа воротных систем.
Используя комплектующие Ролтэк для откатных ворот, можно получить легкий и плавный ход полотна, надежную и продолжительную эксплуатацию, независимую от воздействия окружающей среды. Важные достоинства – простота монтажа, обусловленная высокой надежностью соединений и идеально выверенным размерам. Изделия практически не подвержены поломкам в процессе эксплуатации.
Особенности и отличия систем Ролтэк Микро, Эко, Евро.

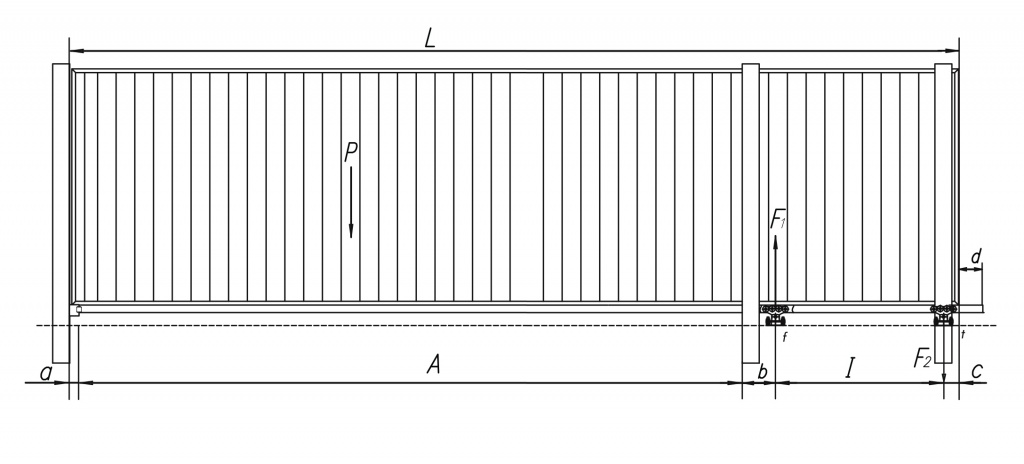

Методика расчета параметров откатных ворот
Методика разработана компанией РОЛТЭК в 2003 году и предназначена для выбора оптимальной системы откатных ворот производства компании РОЛТЭК.
1. РАСЧЕТ ГАБАРИТОВ ОТКАТНЫХ ВОРОТ
Произведите расчеты для нескольких систем откатных самонесущих ворот. Выберите систему, удовлетворяющую вашим условиям.
При расчете габаритов ворот используйте формулу:
где [F2] - максимально допустимая нагрузка на опору.
При использовании комплектующих РОЛТЭК необходимо учитывать технологические отступы:
| МИКРО | ЭКО | ЕВРО | МАКС | |
| a | 0,1 м | 0,1 м | 0,1 м | 0,16 м |
| b | 0,22 м | 0,25 м | 0,28 м | 0,35 м |
| c | 0,1 м | 0,11 м | 0,14 м | 0,25 м |
| d | 0,05 м | 0,14 м | 0,14 м | 0,1 м |
Условные обозначения:
- P - вес створки, кг
- F1 - нагрузка, действующая на опору f, кг (весовая)
- F2 - нагрузка, действующая на опору t, кг (реакционная)
- L - длина створки, м
- А - ширина проезда, м
- I - минимальное расстояние между центрам опор, м
- a, b, c, d - технологические отступы, м
Максимально допустимые нагрузки на опоры:
| Система | Вес ворот | [F1] | [F2] |
| МИКРО | 350 кг | 650 кг | 300 кг |
| ЭКО | 500 кг | 800 кг | 350 кг |
| ЕВРО | 800 кг | 1500 кг | 650 кг |
| МАКС | 2000 кг | 3400 кг | 1500 кг |
2. РАСЧЕТ МИНИМАЛЬНО ДОПУСТИМОГО РАССТОЯНИЯ МЕЖДУ ЦЕНТРАМИ ОПОР
Рекомендации к применению и монтажу комплектующих РОЛТЭК для откатных самонесущих ворот
